Функции регулятора хода

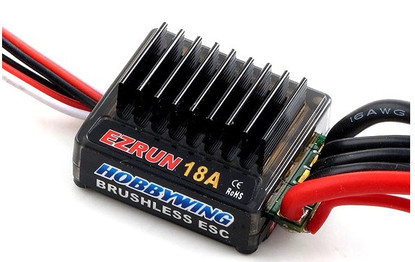

На моделях c электроприводом требуется управлять электромоторами — их нужно включать, менять их обороты и останавливать. Если на двигателях внутреннего сгорания для этих целей служат управляемый сервомашинкой карбюратор, то электромоторам требуется отдельное устройство, которое называется регулятором хода.

Общие понятия и функции

Обычно, помимо управления оборотами, регуляторы предлагают много дополнительных функций. Кроме того, они имеют ряд характеристик, от которых может зависеть выбор вами той или иной модели. Поэтому для начала дадим основные определения с комментариями, чтобы вам было легче ориентироваться.

  • Тормоз. Для многих моделей нужно не только быстро раскрутить двигатель на старте, но и быстро его затормозить. Это важно для автомоделей и для электролетов со складывающимся винтом. Торможение осуществляется путем замыкания обмоток двигателя через регулятор. Иногда реализуется функция «мягкого» тормоза, когда обмотки замыкаются не сразу, а небольшими импульсами. Это позволяет уменьшить нагрев регулятора и продлить жизнь коллектора электродвигателя.
  • Реверс. Иногда бывает полезно иметь на модели задний ход. Поэтому многие регуляторы позволяют менять направление вращения электродвигателя, подавая на него напряжение в обратной полярности. Задний ход зачастую делается не на полную мощность, так как «на всю катушку» он просто не нужен. Зато появляется возможность упростить реализацию силовых ключей заднего хода и уменьшить цену регулятора.
  • BEC-система (Battery Elimination Cirquit). В большинстве регуляторов для низковольтных моторов (под батареи не более 10-15 банок) встраивают систему вторичного электропитания для приемника и сервомашинок. К управлению двигателем она отношения не имеет, но позволяет не ставить на модель два аккумулятора: один силовой, а другой для системы радиоуправления. Все питание происходит от силовых аккумуляторов, что весьма удобно.
  • Опторазвязка. В мощных регуляторах на повышенные напряжения — от 15 до 36 банок аккумуляторов встраивают гальваническую развязку силовых цепей от цепей приемника системы радиоуправления. Это делается для того, чтобы мощные импульсные помехи из силовой части регулятора и двигателя не попали на высокочувствительные входные цепи приемника. Естественно, в случае применения опторазвязки приемнику потребуется отдельное питание.

Защитно-сервисные функции

К функциям собственно регулирования добавляют разнообразные полезные вещи:

  • POR (Power on Reset). Сброс при включении. При включении бортового питания модели может так случиться (по забывчивости моделиста), что ручка управления двигателем не стоит в положении «Стоп». Тогда двигатель модели может сразу выйти на максимальные обороты. Для не готового к этому моделиста такой внезапный старт может кончиться серьезными травмами и потерей модели. Для предотвращения этого в программу контроллера вводят функцию POR. Она работает так: при подаче питания на регулятор хода он принудительно ставит двигатель в положение «Стоп» вне зависимости от длительности управляющего импульса от приемника. После того, как моделист переведет ручку в положение «Стоп», блокировка снимается, и двигателем можно управлять, как обычно.
  • PCO (Power Cut Off). Функция отключения электродвигателя при падении напряжения аккумулятора ниже заданного порога. Очень полезна для летающих электромоделей с системой ВЕС. В отличие от наземных моделей, просто останавливающихся при отключении двигателя, летающую модель еще надо посадить на землю. Для этого после отключения ходового двигателя в аккумуляторе остается еще немного энергии для работы приемника и сервомашинок. Порог отключения рассчитан на определенный вид аккумуляторов, чаще никель-кадмиевых. Если подключить литиевые, то они могут испортиться с одной зарядки. Продвинутые регуляторы позволяют настраивать порог отключения под конкретный тип аккумулятора.
  • TOP (Thermal Overload Protection) — защита силовых ключей от токовой перегрузки, которая может привести к тепловому разрушению MOSFET-транзисторов. Защищает также от короткого замыкания в нагрузке. Реализуется путем встраивания в силовые цепи датчика тока и программирования в контроллере функции порогового отключения всех ключей. Сбрасывается коммутацией питания.
  • TP (Thermal Protection) — защита от перегрева регулятора хода. На плате ставится термодатчик, отключающий регулятор при его нагреве свыше допустимого уровня. Сбрасывается при охлаждении корпуса регулятора.
  • RVP (Reverse Voltage Protection) — защита от переполюсовки питающего напряжения. Неизбежно усложняет и удорожает регулятор, ухудшая его параметры. Применяется редко. На большинстве хороших регуляторов хода не используется.

Обилие систем защиты в регуляторах может создать ложное представление о том, что регулятор хода нельзя спалить. Это не так. Во-первых, регуляторы редко защищают от переполюсовки силового аккумулятора. В этом случае выгорают, как правило, все силовые ключи. По моим наблюдениям, так сжигается каждый второй регулятор хода. Во-вторых, в некоторых случаях защиту приходится отключать. Например, в электровертолете. Потому что срабатывание защиты в полете сохранит регулятор, но угробит саму модель. В-третьих, защита спасает регулятор, только если он работает с электродвигателем, более-менее согласованным с ним по характеристикам.
