Делаем блок питая для зарядки!

[kostos ST202]

Тема создана для тех, кто еще не знает как можно сделать блок питания для своего зарядника!

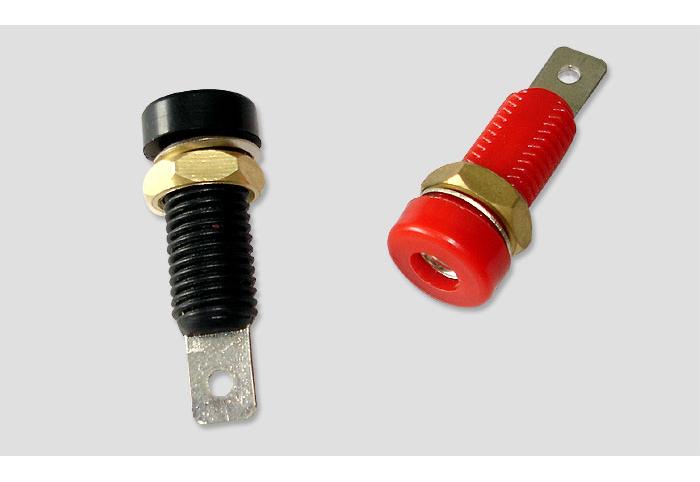

1) покупаем в магазине вот такие разъемы



2)берем обычный блок питаня от комрьютера.



3) откручиваем винты крышки и снимаем ее.

[kostos ST202]

4) высверливаем отверстия под наши разъёмы.




5) офигеваем от количества проводом и отрезаем все кроме:

а) зеленый (соединяем с черным, это включит блок питания)
б) черный (минусовой провод)
в) желтый (12V)
г)Для того, чтобы блок питания работал нормально, необходимо использовать нагрузку на источнике напряжения + 5 В (КРАСНЫЙ), автомобильная лампочка 12 В (10 Вт) или сопротивление 4,7 Ом (8 Вт).

*советую оставить 2 черных провода! я увлекся и понаотрезал лишнего) (1 на клему, 2 на кулер) хотя вобщем-то и так все работает.




6) отрезаем провода до нужной длины и паяем

[kostos ST202]

7) собираем корпус обратно



8) проверяем, все работает

[kostos ST202]

9) дальше сводобная тема ) каждый уродует свой б/п как хочет
я сделал это так

[DOBER]

отличная работа !!!!
только зелёный провод не на кулер идёт а так называемый POWER GOOD.
и ты забыл про сопротивление 4.7 ома на 10 ватт между красным и чёрным проводом для нагрузки на линии 5 вольт . иначе БП при большой нагрузке может отрубаться

[gorbi]

Молодец!
Слово "кулер" убери, т.к. для многих это вентилятор. Черный с зеленым - это включение блока.

[NGK_Zelen-Grad]

Некрасиво делаем дамины !
Слишком нерациональный способ !

[vall59]

в продолжение темы
вчера тоже сподобился взять в руки паяльник и сделать се нормальный БП для зарядника.........
в качестве подопытного был взят древний бп фирмы vist, ещё тех времён когда питание выключалось напрямую на бп)))))))

в сборке принимало участие почти всё что валялось дома, кнопка питания от фена, пластиковая карточка, светодиод (на 5 вольт как индикатор работы и одновременно сопротивление) и два болта с шляпкой на 13

после тщательной чистки бп (несколько лет жившего в шкафу), всё вышеперечисленное было безжалостно просверлено, приклеено, прикручено и припаяно ...... читай многосерийный триллер из первого поста

внесу только одну поправку, по поводу чёрного провода можно сильно беспокоится, даже если отрезели все! можно же обратно припаяться, плюс если перевернёте плату увидите что в секторах +12, +5 и gnd концы проводов очень часто спаяны вместе...

всё устал чапятать ловите фотки

[gorbi]

зарядка прикольная!!!

[Dorogikh]

а у меня не получается=( когда я замыкаю черный с зеленым то вентилятор чучуть крутанется и все...

1. там 100 черных проводов, 1 зеленый, 100 желтых оранжевых и других. вопрос в следующем важно ли какой из кучи черных соединять с зеленым? и непонял про лампочку авто или сопротивление куда ее вставлять.
